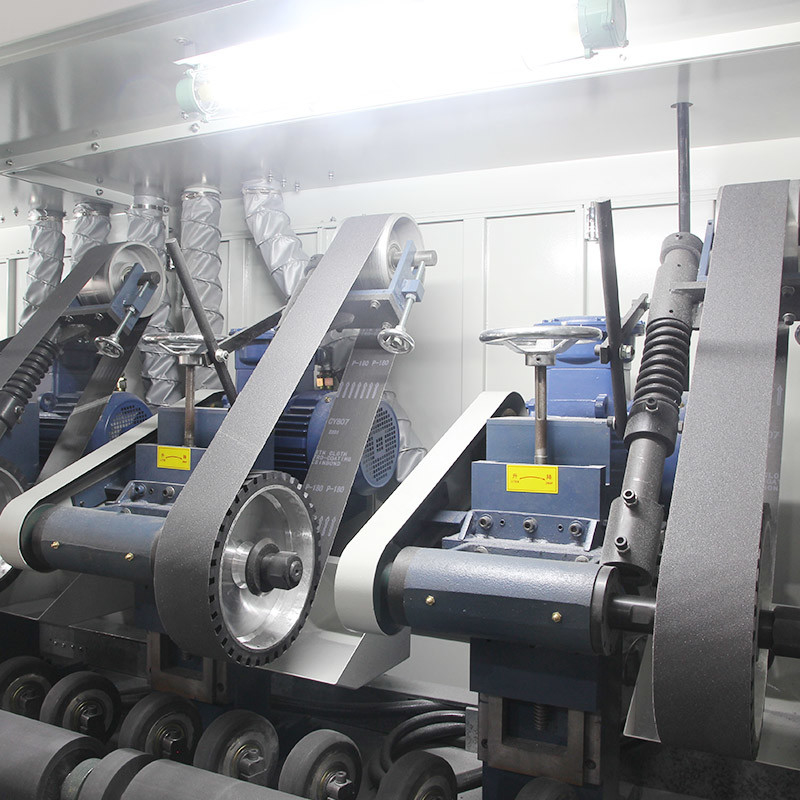

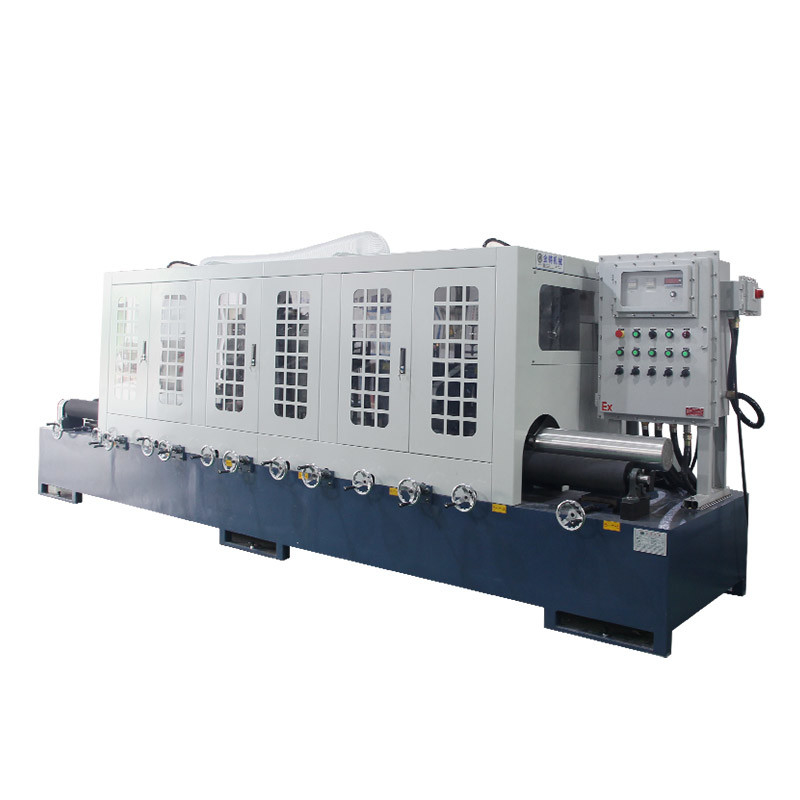

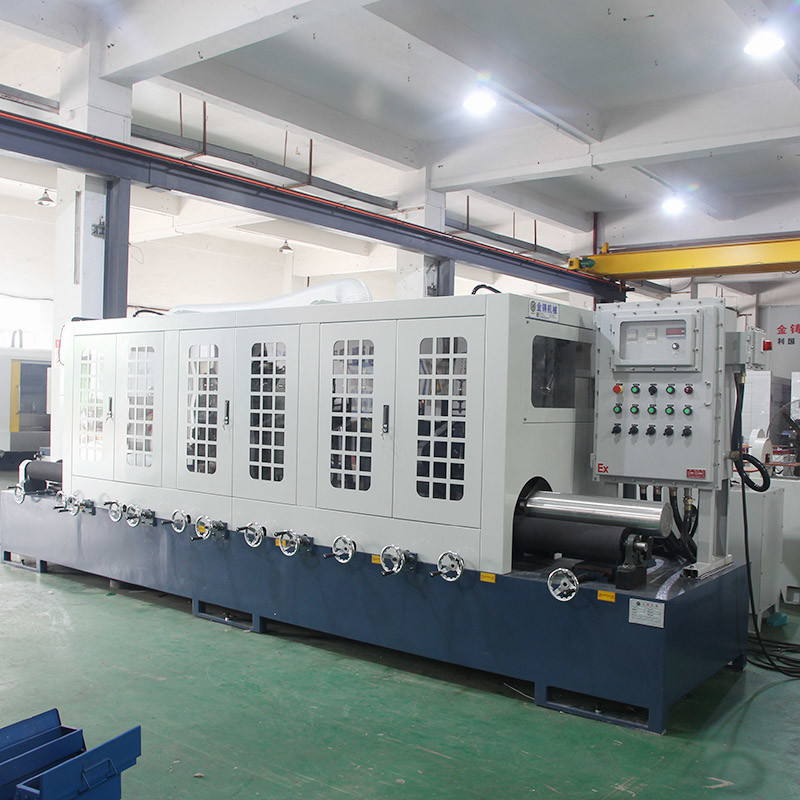

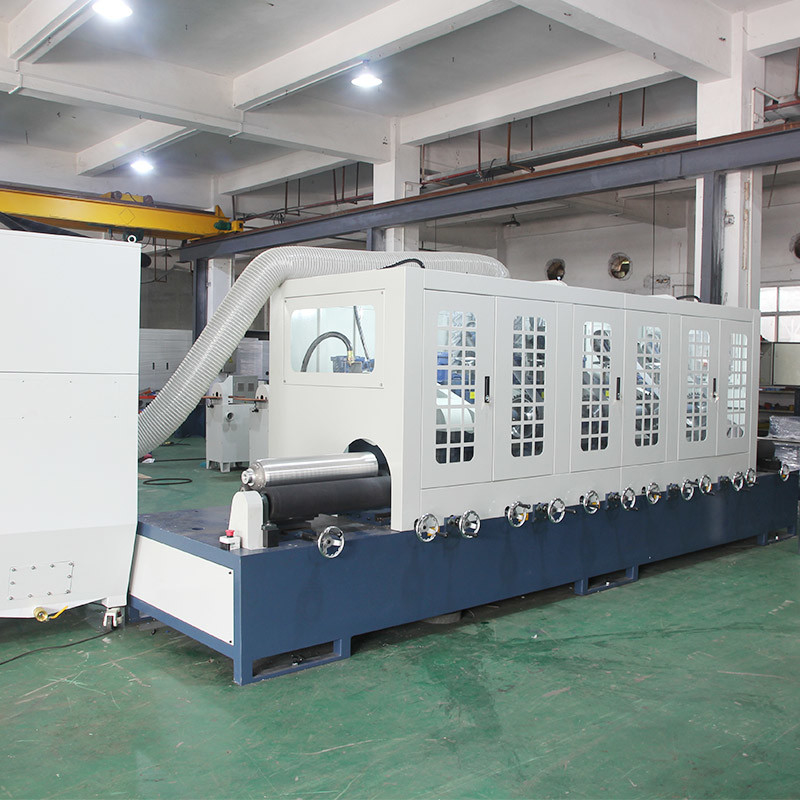

เครื่องขัดขวดอาร์กอน 5 หัว

เครื่องขัดขวดอาร์กอน 5 หัวขัด

 เครื่องขัดทรงกระบอกเรียกอีกอย่างว่าเครื่องขัดแบบไม่มีศูนย์กลาง, เครื่องขัดทรงกระบอกแบบไม่มีศูนย์กลาง, เครื่องขัดท่อกลม, เครื่องขัดเพลาเรียวส่วนใหญ่จะใช้สำหรับการขจัดสนิมและขัดเงาในการผลิตฮาร์ดแวร์ อุปกรณ์เสริมสำหรับรถยนต์ เฟอร์นิเจอร์เหล็กและไม้ เครื่องจักรเครื่องมือ ชิ้นส่วนมาตรฐาน และก่อนและหลังการชุบด้วยไฟฟ้าเป็นทางเลือกที่ดีที่สุดสำหรับการขัดท่อกลม แท่งกลม และเพลาเรียว

(1) ป้อนอัตโนมัติ ขัดทรงกระบอกศูนย์กลาง เมื่อล้อขัดหมุนที่ความเร็ว n1 ชิ้นงานจะมีแนวโน้มที่จะหมุนที่ความเร็วเชิงเส้นเดียวกันกับล้อขัดเนื่องจากข้อจำกัดของแรงเสียดทานของไกด์วีลบนชิ้นงานในเวลาเดียวกัน ชิ้นงานจะเป็น มันหมุนด้วยความเร็วเชิงเส้นใกล้กับไกด์วีล (ความเร็วเชิงเส้นของไกด์วีลจะต่ำกว่าของ ล้อขัด) ทำให้เกิดความแตกต่างของความเร็วอย่างมากระหว่างล้อขัดและชิ้นงาน ทำให้เกิดผลในการเจียรการเปลี่ยนมุมของไกด์วีลและการปรับเครื่องแปลงความถี่ยังสามารถปรับความเร็วการเคลื่อนที่ตามแนวแกนของชิ้นงานได้อีกด้วยระหว่างการติดตั้ง สามารถเปลี่ยนทิศทางและความเร็วของชิ้นงานได้โดยการปรับมุม α ระหว่างแกนของไกด์วีลกับระนาบแนวนอน
นำชิ้นงานไปเป็นวัตถุวิจัย ทำการวิเคราะห์แรงเมื่อปรับมุมระหว่างแกนของแกนนำและระนาบแนวนอนเป็น α แล้ว ทิศทางแนวรัศมีของแกนนำและทิศทางแนวรัศมีของล้อขัดเงาจะเป็น α ด้วยจะเห็นได้ว่าเมื่อความเร็วของไกด์วีลคงที่ เมื่อมุม α ระหว่างแกนของไกด์วีลและระนาบแนวนอนเพิ่มขึ้นจากศูนย์ ค่าของ sinα จะเพิ่มขึ้นอย่างต่อเนื่อง และความเร็วของชิ้นงานเคลื่อนที่ในแนวนอนด้วย เฟรมรองรับก็เพิ่มขึ้นเช่นกันเมื่อทำงาน จุดศูนย์กลางของชิ้นงานต้องสูงกว่าเส้นกึ่งกลางระหว่างล้อเลื่อนและล้อขัดเงา เพื่อให้จุดสัมผัสระหว่างชิ้นงานกับล้อขัดเงาและล้อเลื่อนไม่ได้อยู่บนเส้นผ่านศูนย์กลางเดียวกันของชิ้นงาน เพื่อให้พื้นผิวนูนบางส่วนบนชิ้นงานหมุนหลายครั้งสามารถปัดเศษตรงกลางได้เพื่อหลีกเลี่ยงการเจียรชิ้นงานที่กลม
การปฏิบัติได้พิสูจน์แล้วว่ายิ่งศูนย์กลางชิ้นงานสูงเท่าไร ความกลมยิ่งง่ายขึ้นและกระบวนการปัดเศษเร็วขึ้นเท่านั้น แต่ระยะห่างจากจุดศูนย์กลางของชิ้นงานไม่ควรใหญ่เกินไป มิฉะนั้น แรงส่วนประกอบแนวตั้งขึ้นของล้อเลื่อน บนชิ้นงานอาจทำให้ชิ้นงานกระโดด ซึ่งส่งผลต่อคุณภาพของผิวงานกลึง
(2) ใช้ล้อยางคอรันดัมคุณภาพสูงเป็นล้อนำทาง
โดยทั่วไปแล้วล้อเจียรจะประกอบด้วยสารกัดกร่อนและสารยึดติดสารกัดกร่อนโดยทั่วไป ได้แก่ ซิลิกอนคาร์ไบด์ คอรันดัม เพชร คิวบิกโบรอนไนไตรด์ เป็นต้น กาวรวมถึงเรซิน เซรามิก ทองเหลือง และอื่นๆ ในทำนองเดียวกันข้อดีของการใช้ล้อยางคอรันดัมที่แข็งกว่าเป็นตัวนำทางคือความต้านทานการสึกหรอ เพิ่มแรงเสียดทาน และหลีกเลี่ยงการสูญเสียการหมุน
(3) การจับยึดชิ้นงานทำได้ง่ายและสะดวก
เมื่อจับชิ้นงานแล้ว จำเป็นต้องใส่ส่วนรองรับเพลาที่ปลายทั้งสองของเพลาเข้าไปในรูแบริ่งของตัวเลื่อนเท่านั้น โดยไม่ต้องปรับและจัดตำแหน่ง
